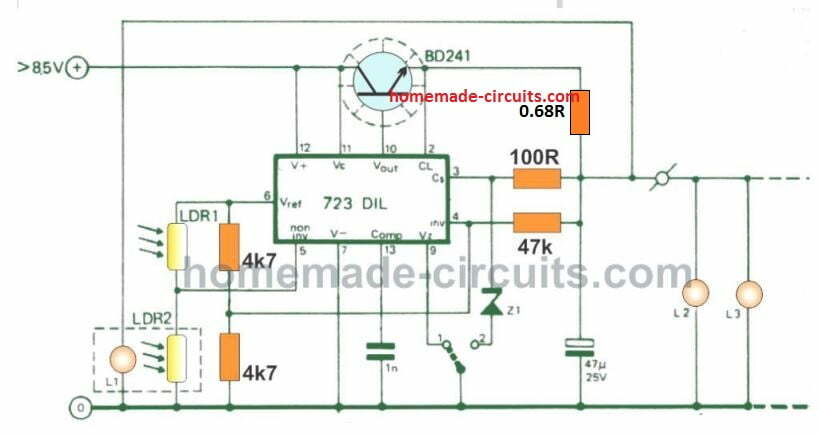

该电路将根据可用的环境或参考光条件自动调整白炽灯的照明。这是仪表板灯、卧室

　　该电路是为 6-24 V 灯创建的;总电流不应超过 1 安培。环境光调节器的工作原理如下几点所述。

　　LDR 1 扫描并检测环境光。LDR 2 以光学方式连接到白炽灯。一旦两个LDR 1和LDR 2检测到相同的照明水平，电路就会尝试平衡。

　　然而，电路应使外部灯的亮度高于环境光的强度。由于这个特定原因，L1 的额定电流需要低于 L2、L3

　　等;或者，如果不遵循这一点，则可以在光耦合器内的灯（L1）和LDR之间放置一个小屏幕（一小页纸）。

　　0.68欧姆电阻器限制灯电流;1 nF电容抑制电路进入振荡模式。电路应由至少 8.5 伏供电;较低的电压可能会影响 IC LM723 的操作。

　　我们建议使用比灯电压规格高至少 3 伏的电源。选择齐纳二极管（Z1）以补充灯电压;对于 6 V 灯，通过将 IC 的端子 9 接地，可以利用 IC

　　IC 723 是一种非常常用的 IC 稳压器。出于这个原因，下面的电路，旨在通过外部晶体管施加芯片时最大限度地降低功耗，应该非常受欢迎。

　　根据公司数据表，IC 723的电源电压必须严格为最低8.5 V，米乐M6 米乐以保证芯片内置7.5 V基准电压源和IC内部差分放大器正常工作。

　　当在低压大电流模式下使用芯片723时，通过外串联晶体管通过IC 723使用的现有电源线工作，通常会导致串联外部晶体管上的异常散热。

　　例如，在5 V、2 A的TTL电源中，外部晶体管上可能会压降约3.5 V，并且在满载电流条件下，热量会浪费惊人的7瓦功率。

　　此外，滤波电容必须大于所需值，以阻止纹波槽内的723电源电压降至8.5 V以下。实际上，外部晶体管的电源电压要求几乎不比调节输出电压高0.5

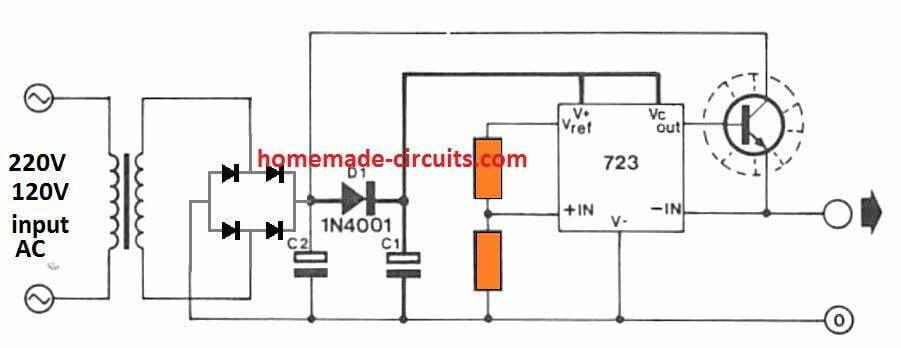

　　答案是为您的设备8使用另一个5.723 V电源，为外部晶体管使用较低的电压电源。IC

　　723的电源基本上通过由D1/C1组成的峰值整流器网络提取，而不是使用单独的变压器绕组作为一对电源。

　　由于723只需要很小的电流，C1可以通过桥式整流器快速充电到基本上达到峰值电压，变压器RMS电压减去桥式整流器两端的电压降的1.414倍。

　　V电源。另一方面，通过适当选择滤波电容C2，可以以电压降至比纹波槽内稳压输出电压高0.5 V左右的方式实现电源非稳压电源周围的纹波。

　　C1值取决于该723必须提供给串联输出晶体管的最高基极电流。作为一般准则，允许每 mA 大约 10

　　uF。基极电流可以通过将最高输出电流除以晶体管增益或hFE来确定。电源滤波电容 C2 的适当数字可以在每安培输出电流 1500 uF 和 2200 uF
